Modul 2

Laporan dan Tugas

Cisco Packet Tracer

Jaringan Komputer

Disusun oleh :
Myrta Amaryllidya
(20190910124)



Universitas kuningan
Praktikum ilmu komputer
Prodi sistem informasi
2019/2020

Instalasi Cisco Packet Tracer

1. Buka aplikasi Cisco Packet Tracer

     2. Setelah itu akan muncul tampilan seperti ini,,,

 Simulasi jaringan PC SWITCH

   3. Jika sudah tampilan seperti diatas lakukan pengkabelan dengan menggunakan kabel                             straight,sambungkan pada konektor FastEthernet0 pada tiap PC ke FastEthernet

       yang masih tersedia    di switch

4. Pilih jenis kabel yang digunakan, kemudian klik kiri pada PC atau switch untuk memilih pada       konektor mana kabel akan disambungkan

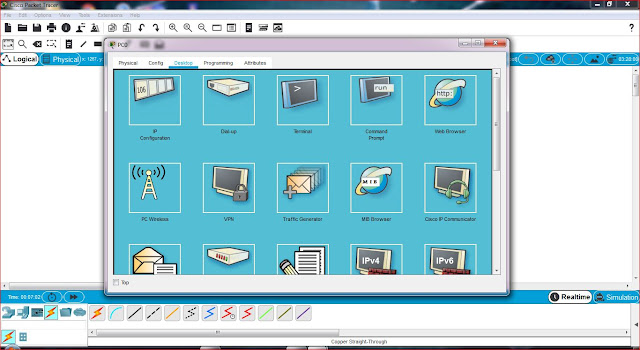

5. untuk menambahkan IP Address pada tiap PC

klik kiri pada PC kemudian pilih Tab Desktop

6. pilih option static pada IP, masukan IP Address dan subnet Mask masing masing PC dengan konfigurasi seperti :

PC 0

IP Address : 10.10.10.1

Subnet Mask : 255.0.0.0

PC 1

IP Address: 10.10.10.2

Subnet Mask : 255.255.255.0

Sesudah menambahkan IP Addres lalu lakukan testing koneksi menggunakan PING

ping bisa dijalankan dengan cara

1. klik kiri pada PC lalu pilih desktop kemudian pilih command prompt
2. lakukan tes ping antara PC 0 dengan PC 1 seperti gambar dibawah

bila dilakukan tes ping disetiap IP PC bisa saling terhubung satu sama lainnya

Tugas

Tambahkan Switch dan beberapa PC pada lembar kerja cisco packet tracer, kemudian lakukan pengkabelan dan IP Addressing

lakukan testing koneksi dengan menggunakan tool ping.Pastikan semua saling terhubung dangan baik dan berada dalam  satu jaringan

PC 0

IP Address : 10.10.10.1

Subnet Mask : 255.0.0.0

PC 1

IP Address: 10.10.10.2

Subnet Mask : 255.0.0.0

PC 2

IP Addres : 10.10.10.3

Subnet Mask : 255.0.0.0

PC 3

IP Addres : 10.10.10.4

Subnet Mask : 255.0.0.0

lalu lakukan tool ping

PC 0 ==> PC 2

PC 1 ==> PC 3

dari keduanya berbeda tapi tapi masih tetap bida terhubung dengan komputer yang lainnya. kecuali jika network ID berubah maka PC tersebut tidak tersambung.

Laporan Jaringan Komputer

     LAPORAN PRAKTIKUM

       "PENGKABELAN DAN JARINGAN"



Disusun oleh:

MYRTA AMARYLLIDYA (20190910124)

UNIVERSITAS KUNINGAN

PRAKTIKUM ILMU KOMPUTER

PRODI SISTEM INFORMASI

2019/2020

A. Tujuan praktikum

• mampu memasang kabel UTP
• menguji kualitas kabel UTP staight dan cross
• memahai pemasangan RJ-45 pada kabel UTP

B. Landasan teori

• Kabel UTP

Kabel UTP dilengkapi dengan 8 buah kabel dengan warna unik di tiap kabel, lalu disusun berlilitan pada tiap pasang warna hingga menjadi 4 pasang. Lilitan kabel tersebut berfungsi untuk mengurangi induksi dan kebocoran pada kabel.

Terdapat wana warna di antaranya

1. Putih orange
2. Orange
3. Putih hijau
4. Biru
5. Putih biru
6. Putih hijau
7. Putih coklat coklat

Fungsi kabel UTP

Menghubungkan komputer ke perangkat jaringan atau komputer ke komputer lain ataupun antara perangkat jaringan itu sendiri

Jenis - Jenis Kabel UTP

Kabel strainght-though(lurus)

untuk kabel tipe strainght though memiliki aturan penyusunan yang sama antara ujung konektor yang satu dengan yang lainnya.

Kabel Cross-Over(silang)

untuk kabel tipe cross over memiliki aturan penyusunan yang berbeda anatra tiap ujung konektor

• Crimp Tool

Crimp Tool adalah alat untuk memotong kabel UTP dan untuk menjepit ujung konektor, dan ini sangat penting sekali bagi kita yang ingin belajar cara mengkrimping kabel, alat ini bentuknya hampir sama dengan Tank biasa yang sering kita lihat atau temui.

• konektor RJ-45

Konektor RJ 45 digunakan untuk menghubungkan kabel dengan port yang menggunakan port RJ 45. Konektor jenis ini sangat sering kita jumpai karena banyak perangkat jaringan yang menggunakan port RJ 45

• Cable Tester

 sebuah alat yang digunakan untuk pengecekan kabel UTP yang telah terpasang RJ-45 atau RJ-11 sebelum dipasang ke LAN Card, pada LAN Tester terdapat LED Indikator yang fungsinya mengecek kebenaran pada kabel yang sedang kita cek.

Alat dan Bahan:

• Kabel UTP
• Crimp Tool
• Konektor RJ-45
• Cable Tester

Cara kerja:

Langkah 1

kupas terlebih dahulu ujung kabel menggunakan alat crimp tool sekitar kurang sekitar kurang lebih 2cm sampai kabel yang terdapat di dalamnnya terlihat

Langkah 2

pisahkan kabel-kabel tersebut dan luruskan,susunan kabel kabel

Langkah 3

-Masukkan kabel yang sudah dipotong itu ke dalam RJ-45

-Dorong hingga kabel melewati bagian kuning di samping RJ-45

-Pastikan semua kabel sudah mencapai bagian paling atas RJ-45

-Crimp kabel tersebut dengan crimping tool

Langkah 4

masukan kabel kabel sampai ujungnya dan sesuaikan urutannya

• orange putih pada pin 1
• orange pada pin 2
• hijau putih pada pin 3
• biru pada pin 4
• biru putih pada pin 5
• hijau pada pin 6
• coklat putih pada pin 7
• coklat pada pin 8

Langkah 5

setelah menyusun kemudian kita akan memcoba dengan menggunakan cable tester masukan ujung kabel ke alatnya,kemudian nyalakan,kalau lampu led yang pada lampu menyala semua, dari 1 sampai 8 berarti anda sukses

• Hasil Praktikum

jika memasang kabel UTP tipe straight maka susunan warna kedua ujung kabel adalah sama sedangkan tipe cross, susunan warna ujung kabel pertama berbeda dengan ujung kabel kedua.

jika di tes menggunakan Cable Tester, maka nantinya led 1,2,3,dan 6 akan saling bertukar jika tipe straight menyala dengan urutan, sedangkan tipe cross ada yang lompat lompat tapi yang pasti harus menyala semua setiap Led dari nomer 1 sampai 8
